閘門開度傳感器的安裝方法有哪些？

閘門開度傳感器的安裝方法多種多樣，主要根據現場環境和閘門類型來選擇。以下是一些常見的安裝方法：

一、與啟閉機連接

?彈性聯軸器連接?

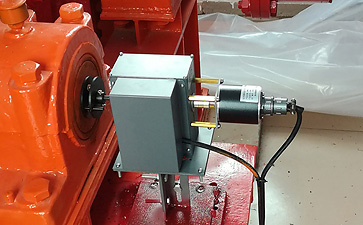

傳感器伸出軸通過彈性聯軸器直接與起閉機卷?yè)P(yáng)軸或小齒輪軸連接。

這種方式適用于卷?yè)P(yáng)啟閉機，且要求傳感器安裝位置能夠旋轉一定的圈數。

?偏心聯軸器連接?

傳感器伸出軸通過偏心聯軸器與啟閉機卷?yè)P(yáng)軸或小齒輪軸連接。

偏心聯軸器可以提供一定的角度補償，適用于安裝位置稍有偏差的情況。

?齒輪連接?

傳感器伸出軸通過齒輪直接與啟閉機卷?yè)P(yáng)軸或小齒輪軸連接。

這種方式適用于需要精確傳動比的情況，可以確保傳感器與啟閉機同步運動。

?鏈條鏈輪連接?

通過鏈條傳動帶動傳感器軸的轉動。

主要用于傳感器安裝空間位置有限的地方，如一些緊湊型的水利設施中。

二、與閘門直接連接

?拉繩式連接?

在閘門上方的適當位置安裝一塊厚度不小于4mm的安裝支板，支板水平面保持水平。

在安裝支板上加工固定螺孔和測繩過孔，將拉線閘位計通過鋼繩與閘門螺桿連接。

閘門運動帶動鋼絲拉伸，使內部編碼器旋轉產生數據輸出。

這種方式適用于無卷?yè)P(yáng)機或螺桿式閘門，如平板門、弧形門等。

?恒力收繩式傳感器?

主要用于液壓?jiǎn)㈤]機。

傳感器通過恒力收繩機構與閘門連接，可以實時監測閘門的開度變化。

三、注意事項

?安裝前準備?

熟悉各安裝件名稱、安裝位置和安裝要點。

根據實際情況靈活調整安裝步驟及方法。

?安裝過程?

確保傳感器與啟閉機或閘門的連接牢固可靠。

避免在安裝過程中損壞傳感器或相關部件。

?接線與調試?

按照安裝說明接線，將電纜線接至電控柜內對應端子。

進行調試和校準，確保傳感器能夠準確測量閘門的開度。

?安全防護?

在安裝過程中注意個人安全防護，避免發生意外事故。

確保傳感器安裝位置合理，避免被水或其他物體沖刷或撞擊。

綜上所述，閘門開度傳感器的安裝方法多種多樣，需要根據實際情況選擇合適的安裝方式。在安裝過程中，需要嚴格遵守相關操作規程和安全規范，確保傳感器的準確性和可靠性。
